本實用新型涉及全剖分式碳環密封裝置，特別適合包括壓縮機、膨脹機、分離機、泵、反應釜等各種旋轉類機器的軸端密封。
碳環密封屬于浮動密封的一種，因其密封環材質為碳而得名。由于操作維修簡單，密封性好，碳環密封在石油、化工、冶金等行業的壓縮機、泵、汽輪機、風機、發電機、透平機等機組得到廣泛地應用。

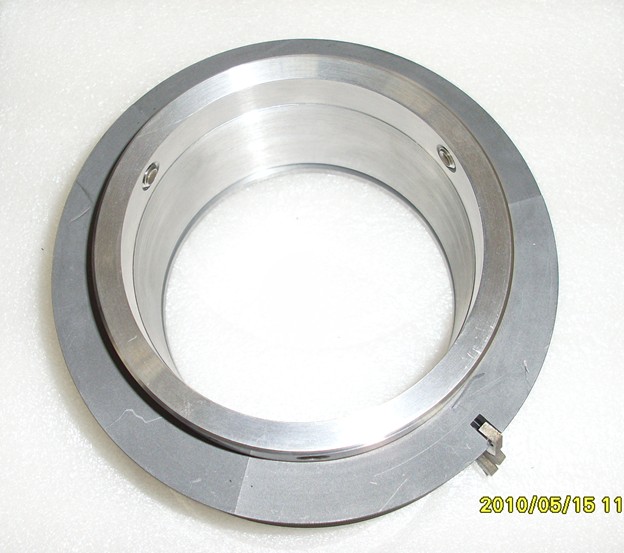

碳環密封的主要結構包括環形密封腔體和密封環。密封腔體內有環形槽，槽內裝有截面為近似矩形的環形石墨密封環，石墨密封環的內徑與環形軸套或軸之間沿徑向有一定大小的間隙。工作時由密封環的一個側面與腔體內環形槽的一個側面緊密接觸實現介質的密封。碳環密封、

根據現場安裝需要，又可將碳環進行剖分，形成剖分式碳環密封。

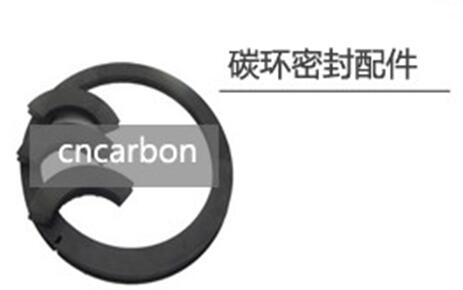

普通剖分式碳環密封的密封環一般沿周向均勻分成三等份，每一份的兩側截斷面以其中心軸線間成120度。安裝時密封腔體與密封環一般是完全分離的，需要在現場按一定順序進行安裝。先將下腔體放入被密封機組軸端腔內，然后在下腔體的環形槽放置部分密封環，并沿下腔體的環形槽和密封環外環面上的凹槽將拉簧由下腔體的一側端面穿入，另一側端面穿出，然后完整裝上密封環并收緊拉簧，較后合上上腔體。
